XCZU4EV
產品型號
ACU4EV溫度等級
-40℃~85℃產地
上海EAN碼
6971390275924價格
￥3999.00Mali-400 MP2 GPU 及 16nm FinFET+ 可編程邏輯相結合，集成型 H.264/H.265 視頻編解碼器，編解碼達 4Kx 2K (60fps) 視頻 是多媒體、汽車 ADAS、監控、AI 智能、云計算、 高速數據交換存儲、及其它嵌入式視覺應用的理想選擇
四核 ARM CORTEX-A53+ 雙核 ARM CORTEX-R5
Mali?-400 MP2 GPU

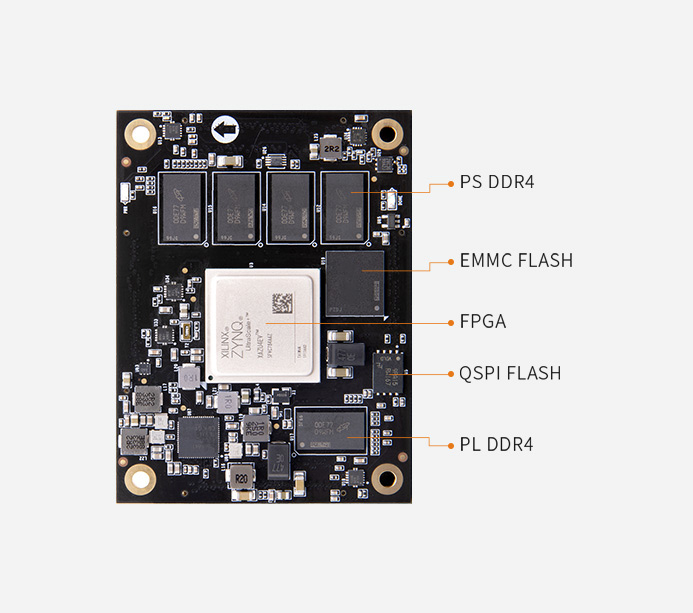

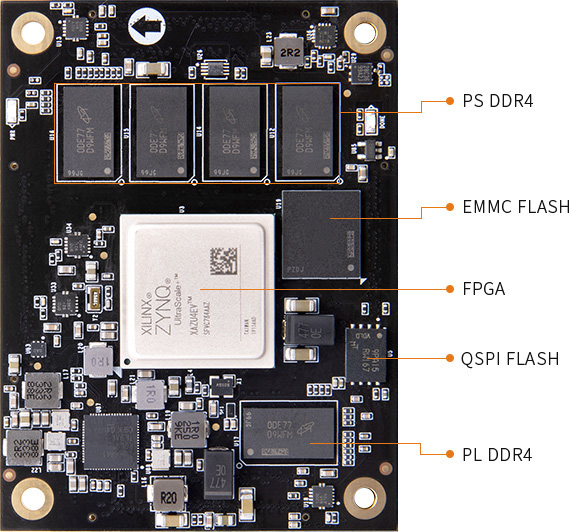

PS 4GB DDR4+ PL 1GB DDR4
8GB eMMC FLASH，32MB QSPI FLASH

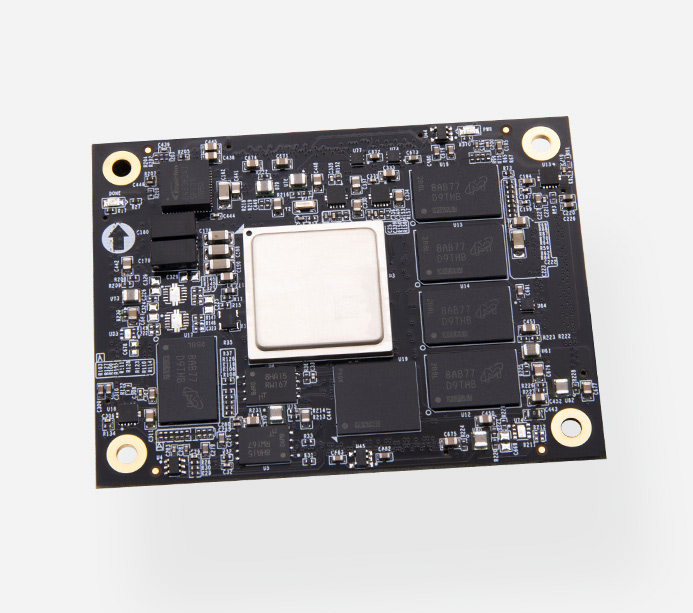

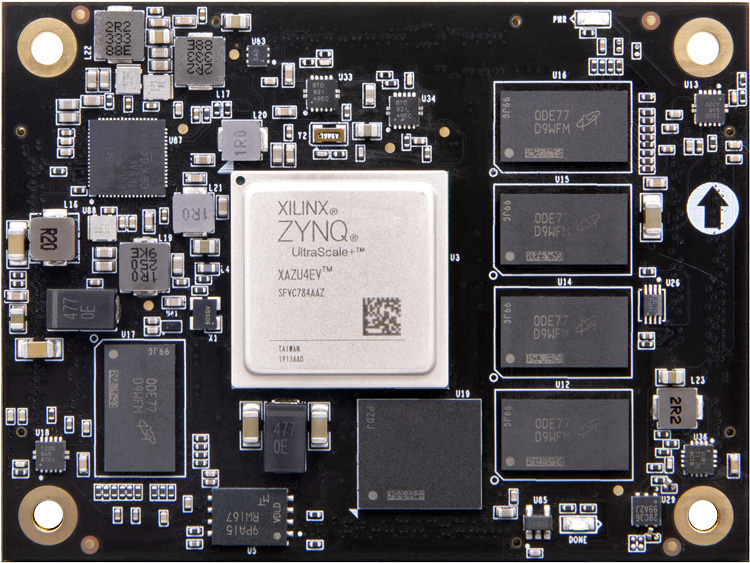

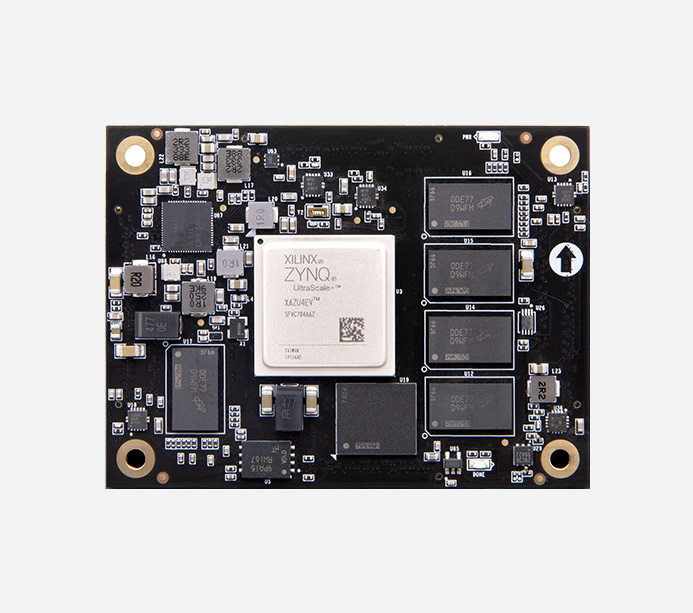

核心板
ACU4EV
FPGA 型號
XCZU4EV-1SFVC784I
芯片 CPU
4x Cortex?-A53，1.2GHz；雙核 Cortex?-R5，500MHz
芯片 GPU
Mali?-400 MP2
核心板內存
PS 端 DDR4 4GB，64bit，2400Mbps
PL 端 DDR4 1GB，16bit，2133Mbps
PS 端高速連接
PCIe Gen2 x4，2x USB3.0，SATA 3.1，DisplayPort，4x Tri-mode Gigabit Ethernet
PS 端一般連接
2x USB 2.0，2x SD/SDIO，2x UART，2x CAN 2.0B，2x I2C, 2x SPI，4x 32b GPIO
PL 端 PCIe
PCIe Gen3 x4
PL 端 GTH
12.5Gb/s x4
芯片級別
工業級
工作溫度
-40°c~85°c
速度等級
-1
邏輯單元
192K
查找表
88K
乘法器
728 (18x 25MACCs)
觸發器
176K
Block RAM
4.5Mb
eMMC FLASH
8GB
QSPI FLASH
256Mbit
HP I/O
96 個
HD I/O
84 個
VCU
1 個 Video Codec Unit (VCU)，集成型 H.264 / H.265 視頻編解碼器
QSPI Flash
1 片 32MB QSPI FLASH，可用作 FPGA 用戶數據的存儲
EMMC Flash
8GB，在 ZYNQ 系統使用中，可以作為系統大容量的存儲設備
擴展口

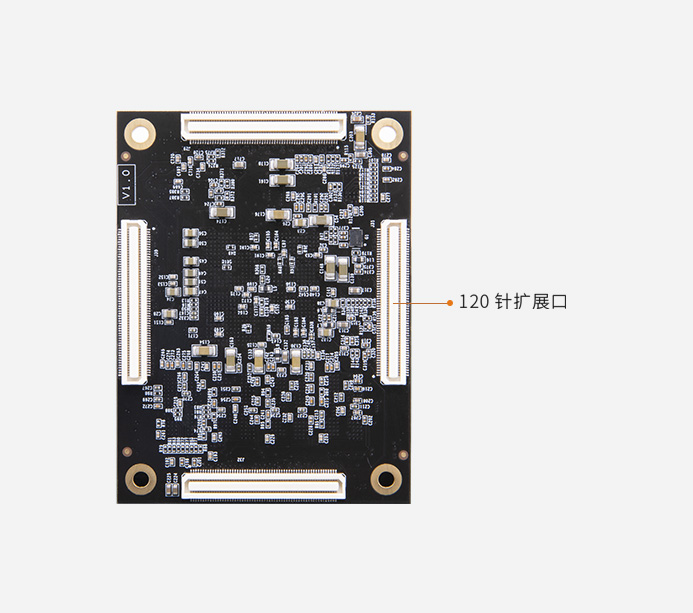

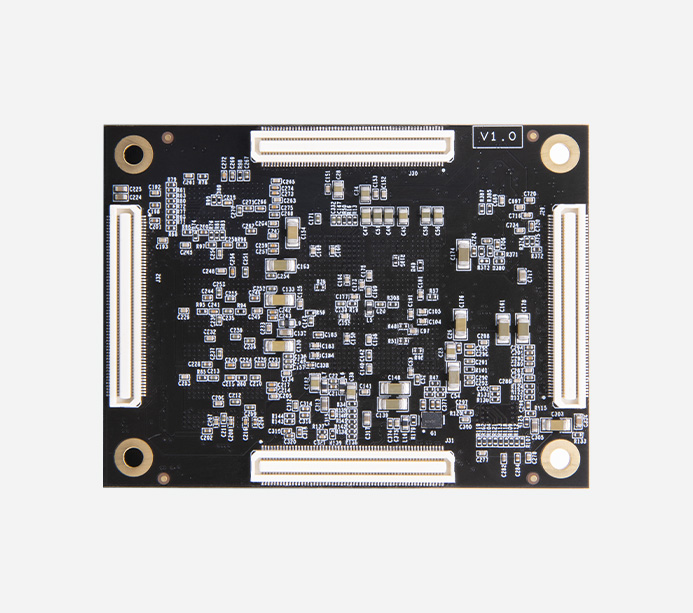

4 路 120Pin 0.5mm 間距擴展口，接松下高速工業級板對板連接器
晶振
1 個單端 33.333MHz 晶振，提供給 PS 系統
1 差分 200MHz 晶振提供給 PL 邏輯、 DDR4 參考時鐘
輸入電壓
5V 供電
FPGA 核心板
1 塊
尺寸大小
80x 60x 7.1mm
合高
3.0mm
疊層數量
16 層，沉金工藝，高質量 PCB 材質
智能識別檢測、圖像視頻處理、安防監控、機器視覺、火災監測、交通安全、智慧工地、智慧酒店、智慧農業、物聯網
車輛識別
紅外車輛識別
行人識別
室內人物識別
火災檢測
安全帽檢測
混凝土缺陷檢測
PCB缺陷檢測
搭配 Mali?-400 MP2 GPU 、內存 64bit DDR4 超強組合
4x ARM Cortex-A53，1.2GHz，雙核 Cortex?-R5，500MHz；PS 端 4GB DDR4，64bit，數據速率 2400Mbps，PL 端 1GB DDR4，16bit，數據速率 2133Mbps
高清視頻理念設計
能夠同時編解碼達 4Kx 2K (60fps) 視頻
提供原理圖、PCB 結構圖 (PDF)、封裝、參考設計等方便二次開發
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
