適合高速數據通信，視頻圖像處理，高速數據采集等

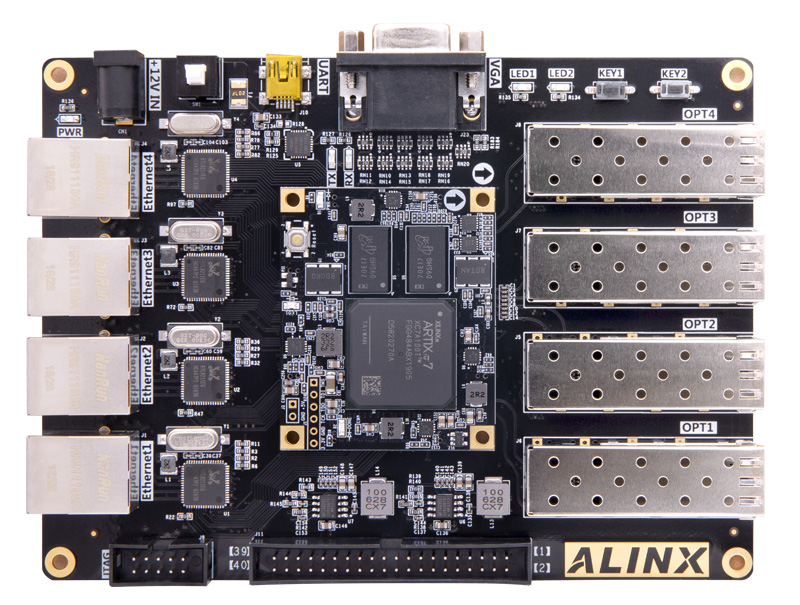

*了解對應開發板，點擊查看詳情>>

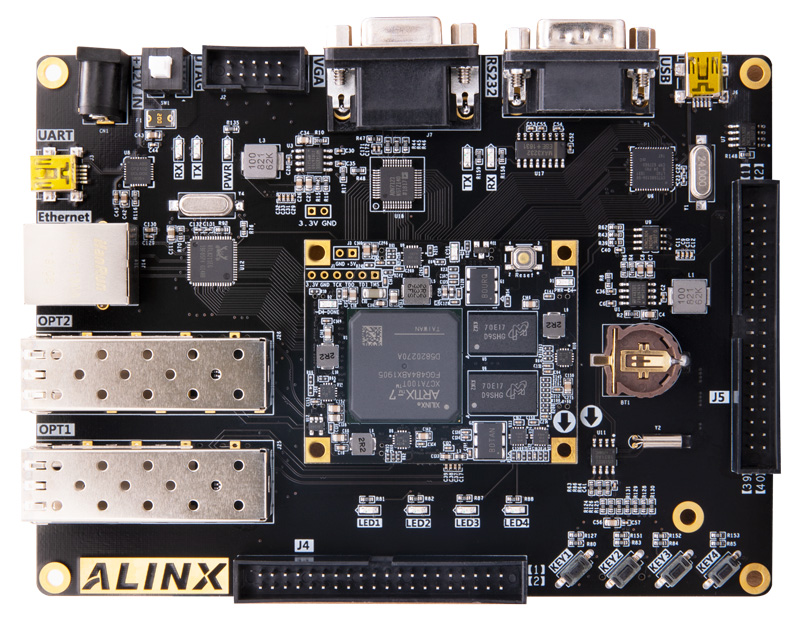

*了解對應開發板，點擊查看詳情>>

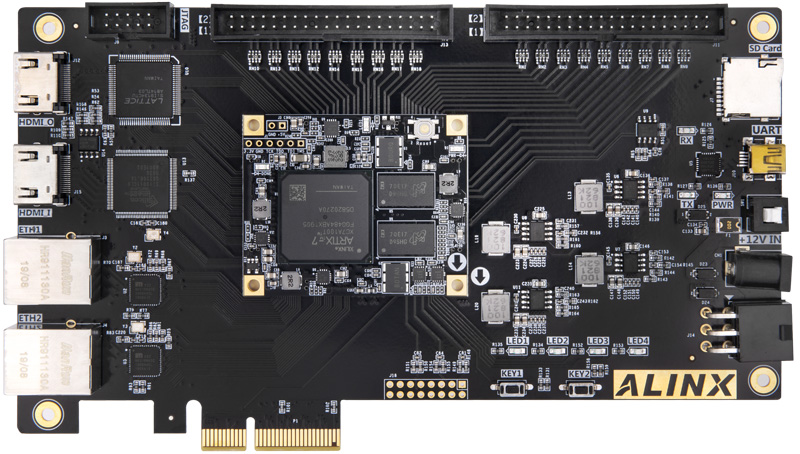

*了解對應開發板，點擊查看詳情>>

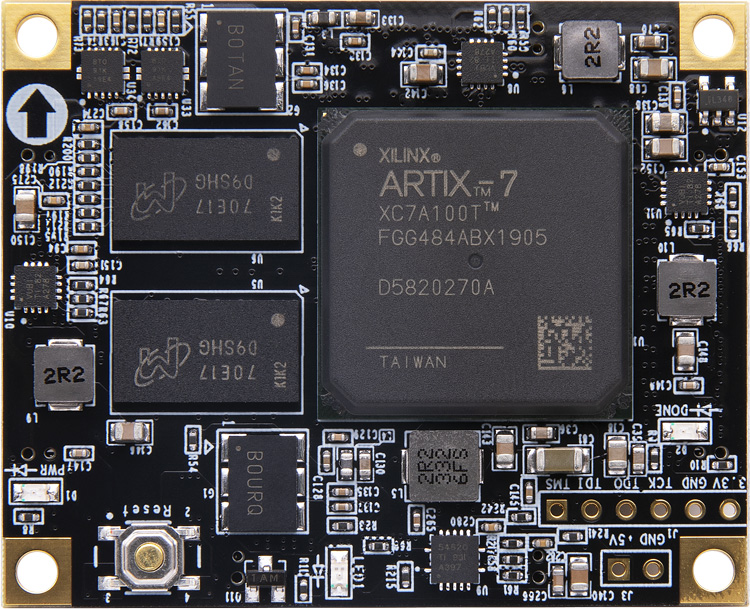

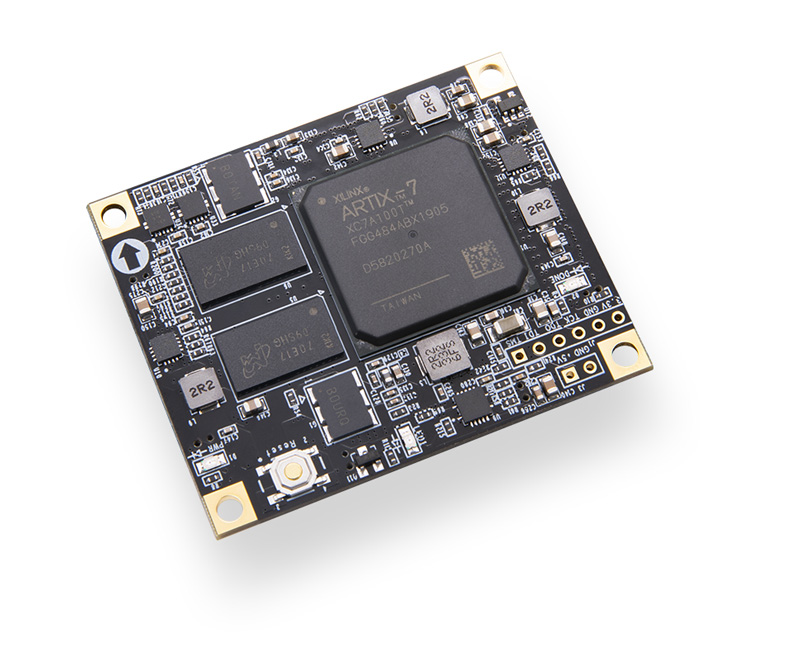

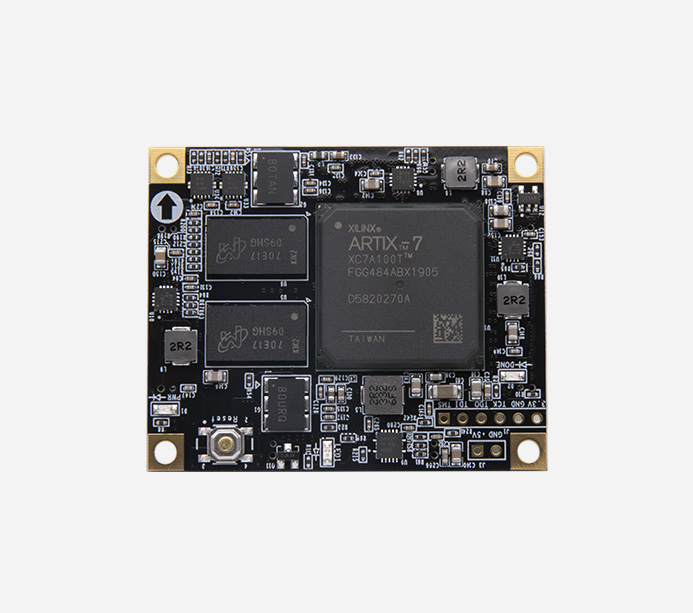

核心板
AC7100B
FPGA 型號
XC7A100T-2FGG484I
速度等級
-2
芯片等級
工業級別，-40°c~85°c
內存
1GB DDR3，32bit
QSPI FLASH
16MB
Logic cells
101440
查找表
15850
觸發器
126800
Max.Distributed RAM
1188
Block RAM (36Kb each)
135
Total Block RAM
4860kb
DSP Slices
240
收發器
4x 6.6Gbps
PIC Express
PCIE2.0
HR IO
180
差分對 LVDS
48
連接器
80pin x4

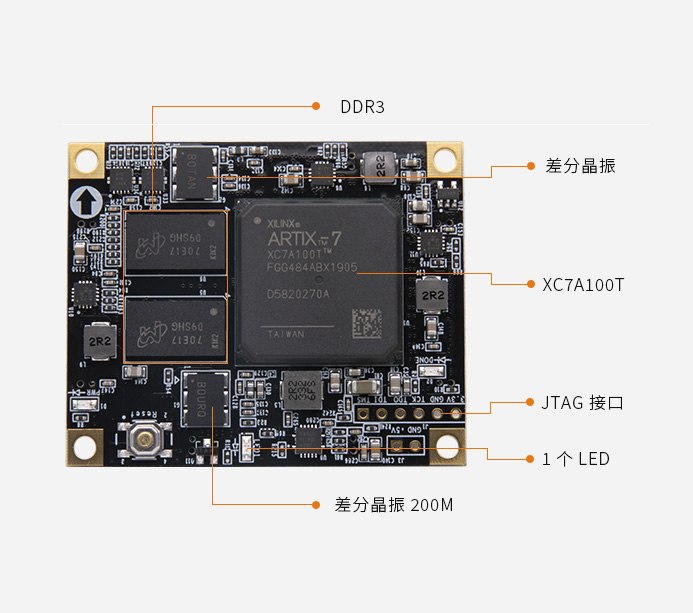

DDR3
2 片 512MB DDR3 共 1GB，32bit 總線，數據速率 800Mbps
QSPI Flash
1 片 16MB QSPI FLASH，可用作 FPGA 用戶數據的存儲
晶振
高精度 LVDS 有源差分晶振，一個是 200MHz 給系統提供穩定的時鐘源，一個是 125MHz 為 GTP 收發器提供穩定的時鐘輸入
收發器
4 路 GTP，每路高達 6.6Gb/s，適合光纖通信和 PCIe 數據通信
工作溫度
-40°c~85°c
PCIe 2.0
支持 PCI Express 2.0x8
模數轉換 / XADC
1 個 12bit，1Mbps AD
JTAG
采用 6 針的 2.54mm 間距的單排測試孔
LED 燈
1 個 LED 燈
輸入電壓
5V 供電
FPGA 核心板
1 塊

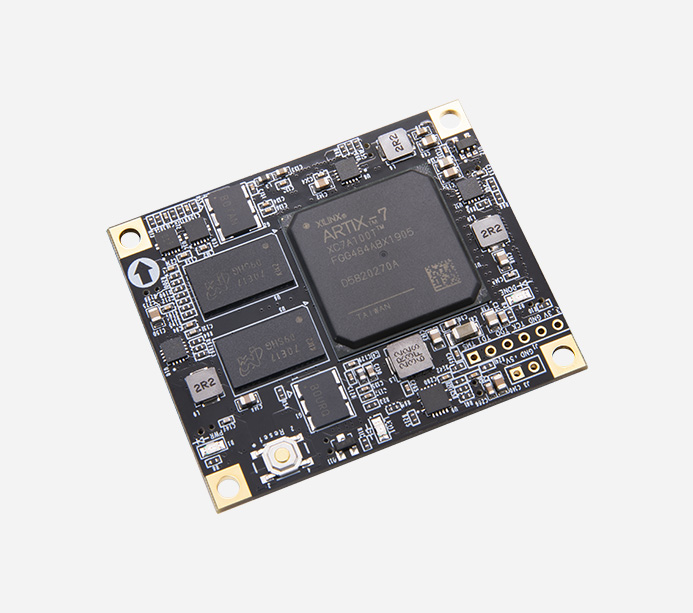

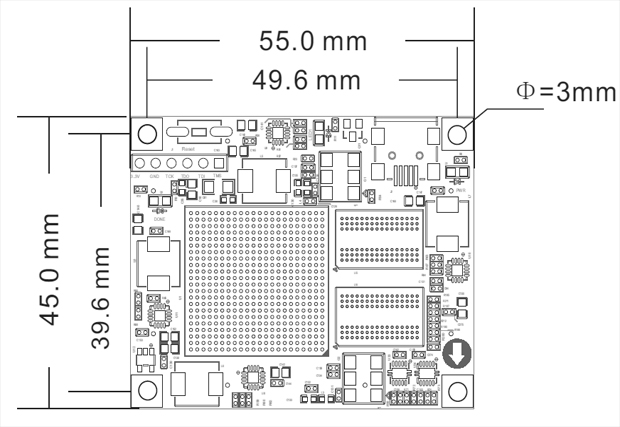

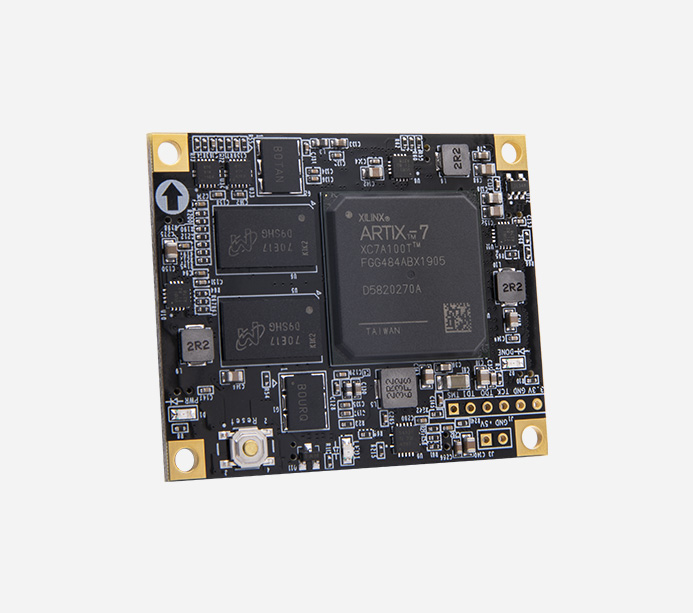

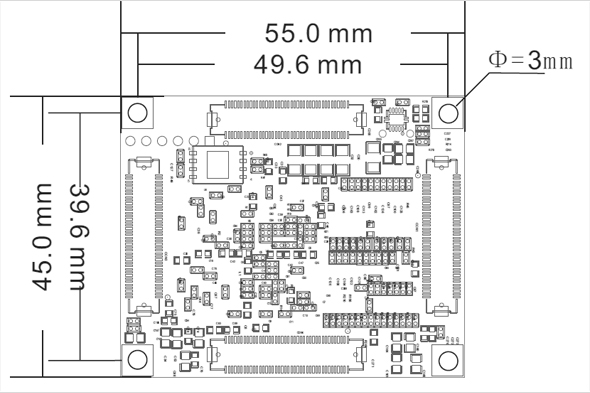

尺寸大小
45mmx 55mmx 6.0mm
連接器合高
1.6mm
連接器合高
3.0mm
疊層數量
10 層 PCB 板設計
搭配內存 DDR3 超強組合
6.6Gb/s，4 路高速 GTP，1GB DDR3 內存
提供原理圖、PCB 結構圖、封裝、參考設計等，方便二次開發
高速數據傳輸、高帶寬、高容量，適合高速光纖數據通信、 視頻圖像處理、高速數據采集等方面使用
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
