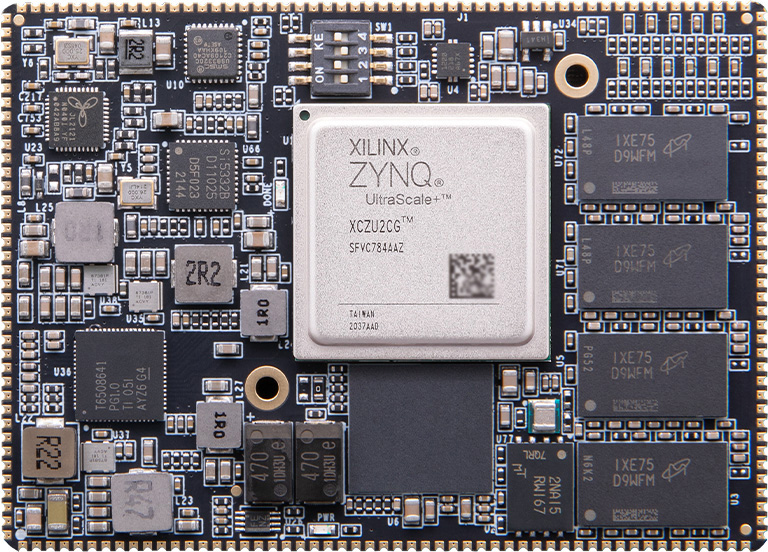

核心板

M2CG

FPGA 型號

XCZU2CG-1SFVC784E

速度等級

-1

工作溫度

商業級，0°C~70°C

CPU 內核

2x Cortex?-A53；2x Cortex?-R5

CPU 頻率

1.2GHz；500MHz

高速連接接口

PCIe Gen2 x1，1x USB3.0，Sata 3.1，DisplayPort，1x Tri-mode Gigabit Ethernet

普通連接接口

1x SD2.0, 1x JTAG

PS DDR4

4GB，64bit

QSPI | eMMC Flash

32MB | 8GB

Logic Cells

103K

Flip-Flops

94K

LUTs

47K

Max. Distributed RAM

1.2Mb

Total Block RAM

5.3Mb

Clock Management Tiles (CMTs)

3

DSP Slices

240

PS MI/Os

15

PL I/Os

102

PL HP I/Os

96 個

PL HD I/Os

6

連接方式

郵票孔

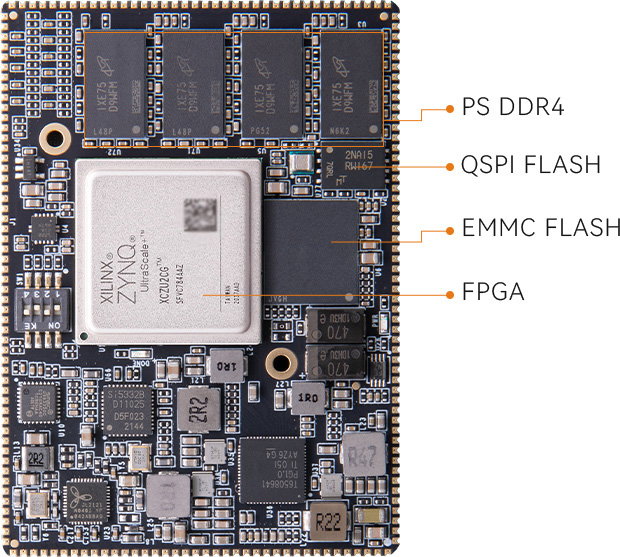

內存

4GB DDR4，64bit

QSPI Flash

1 片 32MB QSPI FLASH，可用作 FPGA 用戶數據的存儲

EMMC Flash

8GB，在 ZYNQ 系統使用中，可以作為系統大容量的存儲設備

晶振

1 個無源晶振提供給 PS 系統

輸入電壓

12V 供電

FPGA 核心板

1 塊

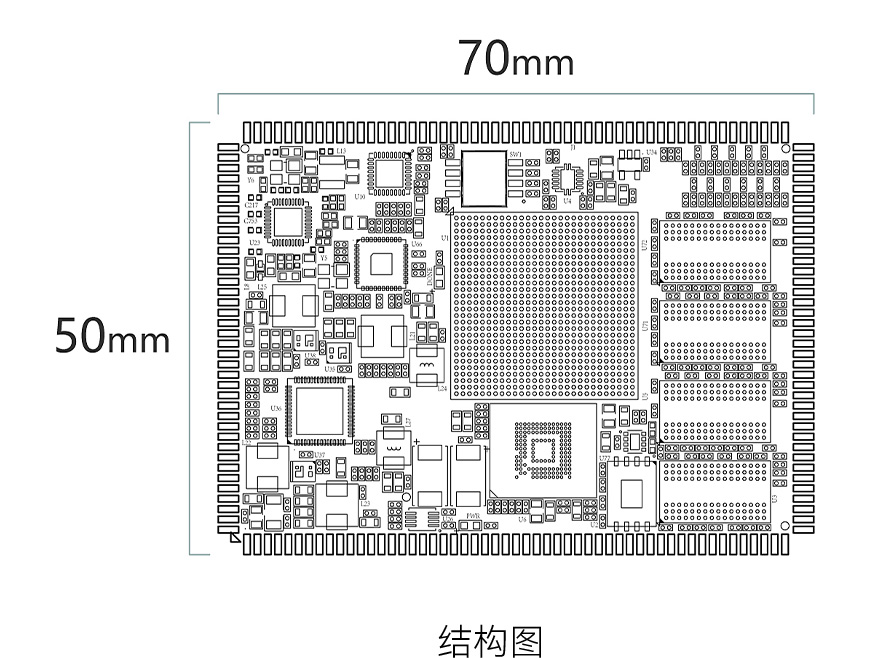

尺寸大小

70mmx 50mm

疊層數量

16 層，高質量 PCB 材質
