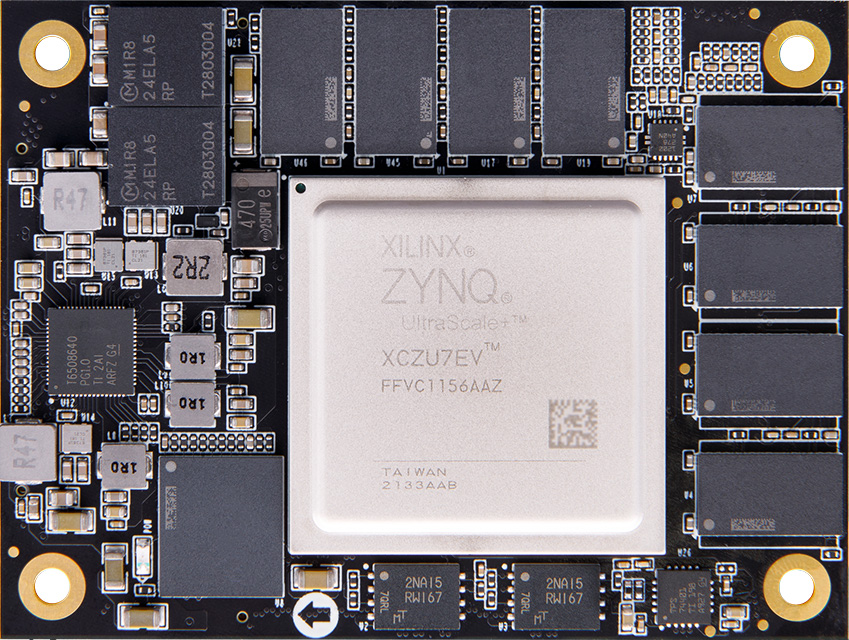

Xilinx Zynq UltraScale+ MPSoC SOM FPGA核心板 XCZU7EV ACU7EVC

XCZU7EV

產品型號
ACU7EVC V2.0
溫度等級
-40℃~85℃
產地
上海
EAN碼
6971390271872
價格
￥8999.00

天貓京東

產品推薦

產品詳情
資料下載
售后服務

Xilinx Zynq UltraScale+ MPSoC FPGA 高端核心板

四核 ARM Cortex-A53 與雙核 Cortex-R5 實時處理器

Mali-400 MP2 GPU 及 16nm FinFET+ 可編程邏輯相結合集成型 H.264/H.265 視頻編解碼器，編解碼達 4Kx 2K (60fps) 視頻是多媒體、汽車 ADAS、監控、AI 智能、云計算、高速數據交換存儲、及其它嵌入式視覺應用的理想選擇

·ARM 處理器
四核 ARM CORTEX-A53+ 雙核 ARM CORTEX-R5
·GPU 圖形處理器
Mali?-400 MP2 GPU
·8GB DDR4
PS 4GB DDR4+ PL 4GB DDR4
·FLASH 存儲
32GB eMMC FLASH/64MB QSPI FLASH

功能接口

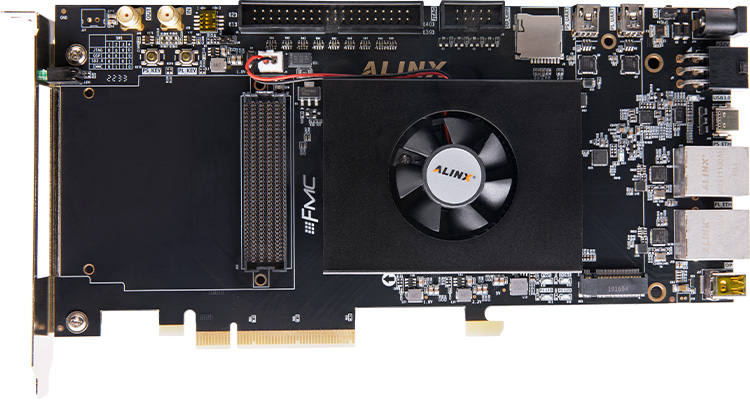

對應開發板

·Z7-P

*了解對應開發板，點擊查看詳情>>

產品參數

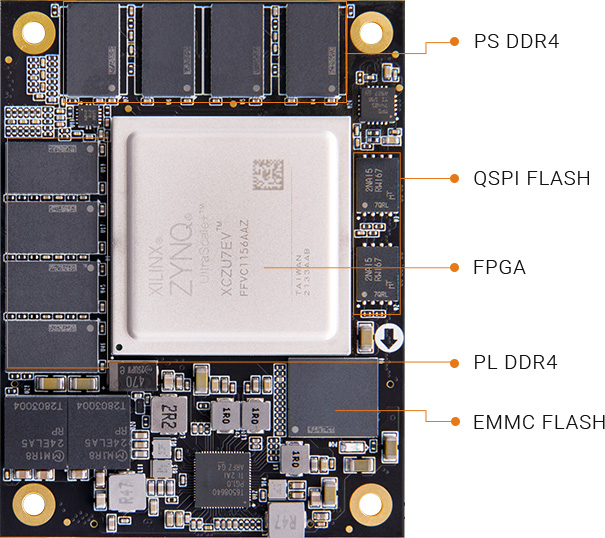

核心板主要參數

核心板

ACU7EVC

FPGA 型號

XCZU7EV-2FFVC1156I

芯片級別

速度等級 -2，工業級 -40°c~85°c

CPU

4x ARM Cortex?-A53，1.333GHz；雙核 Cortex?-R5，533MHz

GPU

Mali-400 MP2，677MHz

內存

PS 端 DDR4 4GB，64bit，2400Mbps
PL 端 DDR4 4GB，64bit，2400Mbps

QSPI FLASH

64MB

eMMC FLASH

32GB

PS 端高速連接

PCIe Gen2 x4，2 x USB3.0，SATA 3.1，DisplayPort，4x Tri-mode Gigabit Ethernet

PS 端一般連接

2x USB 2.0， 2x SD/SDIO，2x UART，2x CAN 2.0B，2x I2C，2x SPI，4x 32b GPIO

邏輯單元

504K

查找表

230.4K

觸發器

460.8K

全局時鐘

Total Block RAM

11Mb

Max. Distributed RAM (Mb)

6.2Mb

UltraRAM (Mb)

27Mb

DSP Slices

1728

視頻編解碼器

H.264/H.265

收發器

12.5Gb/s x16

PL PCI-Express

PCIE Gen3 x8

HD I/O

46 個

HP I/O

134 個

功能和接口

VCU

1 個 Video Codec Unit (VCU)，集成型 H.264/H.265 視頻編解碼器

QSPI Flash

2 片 32MB QSPI FLASH 共 64MB，可用作 FPGA 用戶數據的存儲

eMMC Flash

1 片 32GB eMMC Flash，在 ZYNQ 系統使用中，可以作為系統大容量的存儲設備

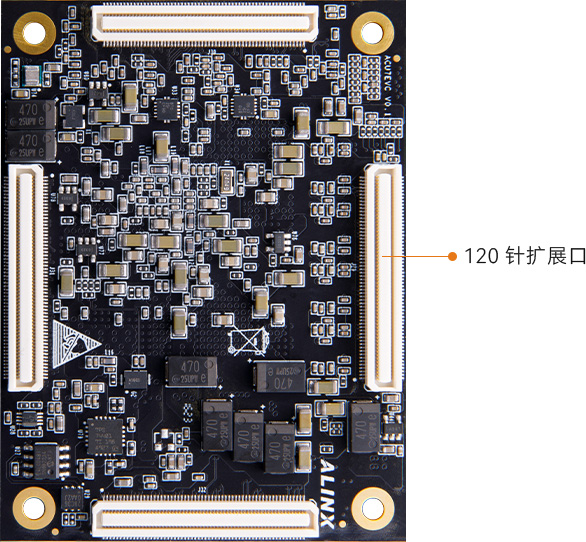

擴展口

4 路 120Pin 0.5mm 間距擴展口，接松下高速工業級板對板連接器

晶振

1 個無源晶體為 PS 系統提供 32.768KHz 的 RTC 實時時鐘
1 個單端 33.333MHz 晶振，提供給 PS 系統時鐘輸入
1 個 200MHz 晶振的 PL 系統時鐘源，用于 DDR4 控制器的參考時鐘
