XCZU5EV
產品型號
ACU5EV溫度等級
-40℃~85℃產地
上海EAN碼
6971390278819價格
￥4999.00Mali-400 MP2 GPU 及 16nm FinFET+ 可編程邏輯相結合集成型 H.264/H.265 視頻編解碼器，編解碼達 4Kx 2K (60fps) 視頻是多媒體、汽車 ADAS、監控、AI 智能、云計算、高速數據交換存儲、及其它嵌入式視覺應用的理想選擇
四核 ARM CORTEX-A53 + 雙核 ARM CORTEX-R5
Mali?-400 MP2 GPU
PS 4GB DDR4+ PL 1GB DDR4
8GB eMMC FLASH/32MB QSPI FLASH

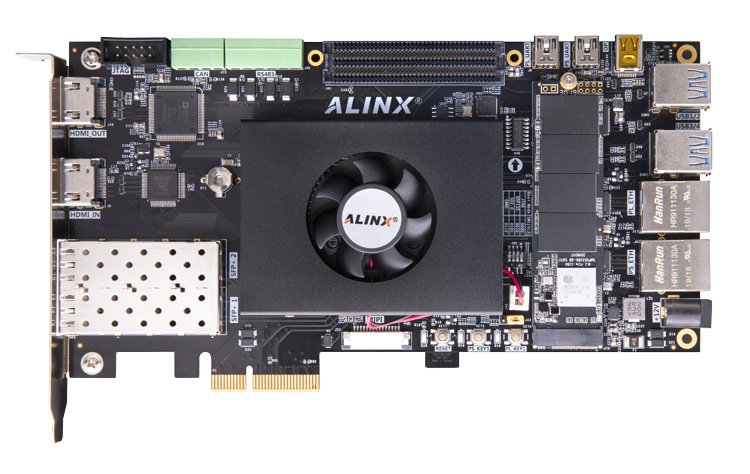

*了解對應開發板，點擊查看詳情>>
*了解對應開發板，點擊查看詳情>>

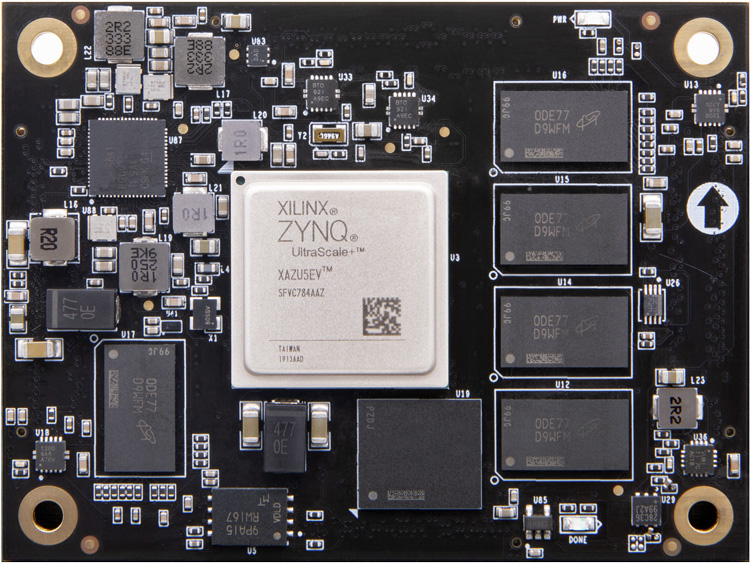

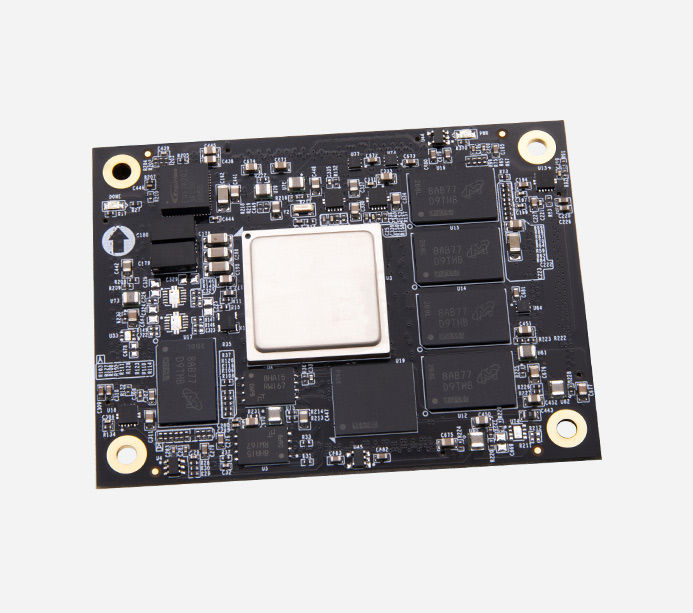

核心板
ACU5EV
FPGA 型號
XCZU5EV-2SFVC784I
CPU
4x ARM Cortex?-A53，1.333GHz；雙核 Cortex?-R5, 533MHz
GPU
Mali?-400 MP2

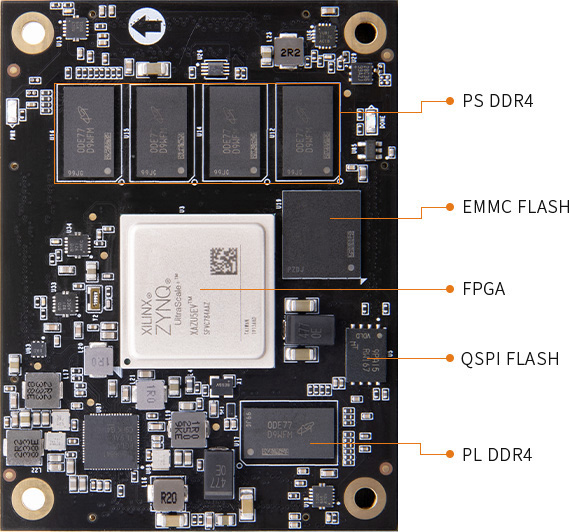

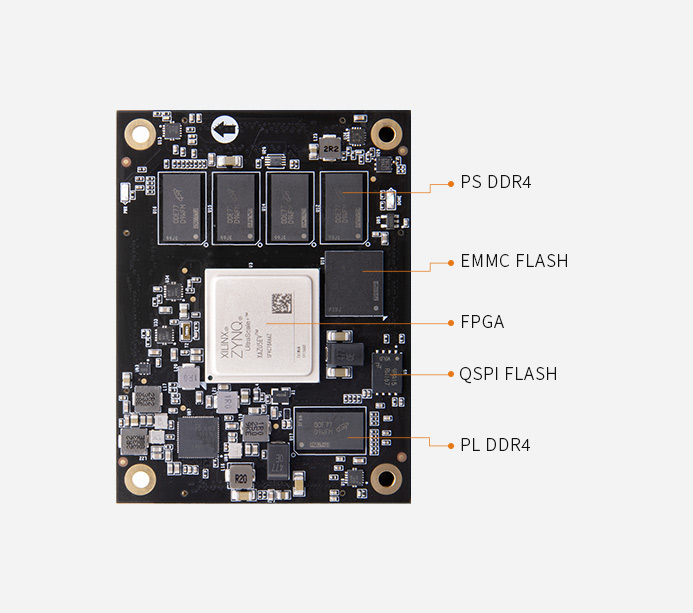

核心板內存
PS 端 DDR4 4GB，64bit，2400Mbps
PL 端 DDR4 1GB，16bit，2133Mbps
PS 端高速連接
PCIe Gen2 x4，2x USB3.0，SATA 3.1，DisplayPort，4x Tri-mode Gigabit Ethernet
PS 端一般連接
2x USB 2.0，2x SD/SDIO，2x UART，2x CAN 2.0B，2x I2C，2x SPI，4x 32b GPIO
PL 端 PCIe
PCIe Gen3 x4
PL 端 GTH
12.5Gb/s x4
芯片級別
工業級
工作溫度
-40°c~85°c
速度等級
-2
邏輯單元
256K
查找表
117K
乘法器
1248 ( 18x 25MACCs )
觸發器
234K
Block RAM
5.1Mb
eMMC FLASH
8GB
QSPI FLASH
32MB
HP I/O
96 個
HD I/O
84 個
VCU
1 個 Video Codec Unit ( VCU )，集成型 H.264/H.265 視頻編解碼器
QSPI Flash
1 片 32MB QSPI FLASH，可用作 FPGA 用戶數據的存儲
EMMC Flash
8GB，在 ZYNQ 系統使用中，可以作為系統大容量的存儲設備

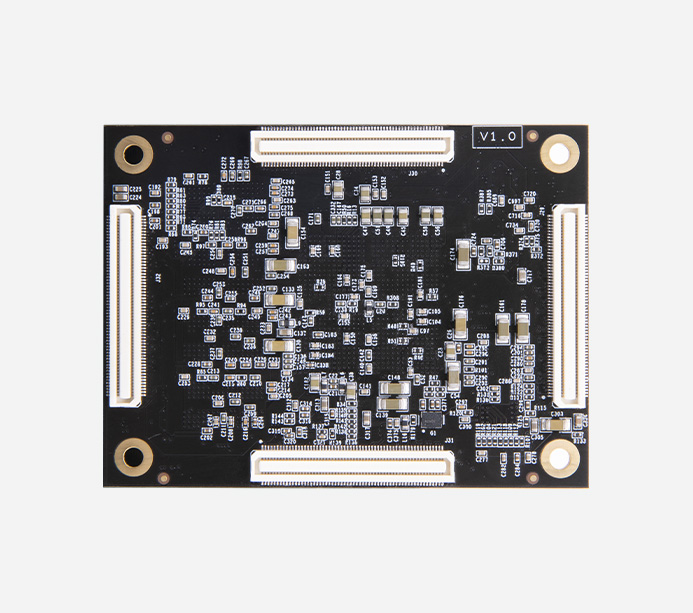

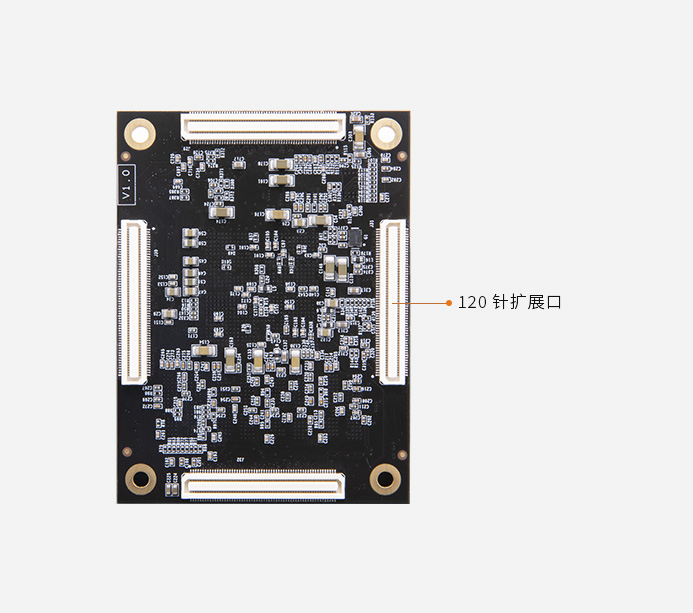

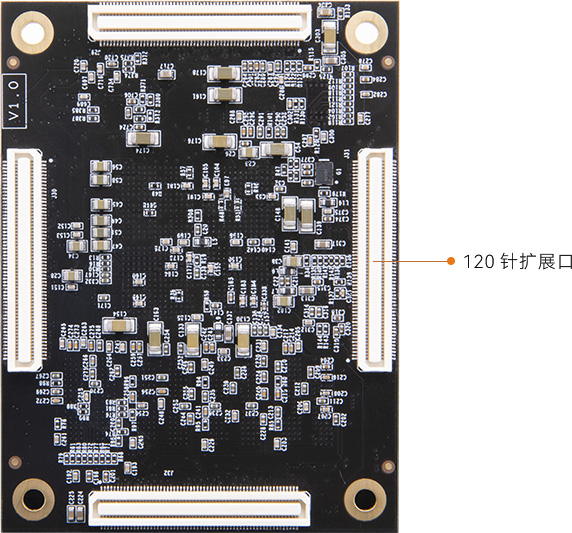

擴展口
4 路 120Pin 0.5mm 間距擴展口，接松下高速工業級板對板連接器
晶振
1 個單端 33.333MHz 晶振，提供給 PS 系統
1 差分 200MHz 晶振，提供給 PL 邏輯、DDR4 參考時鐘
輸入電壓
12V 供電
FPGA核心板
1 塊
尺寸大小
80x 60x 7.1mm
合高
3.0mm
疊層數量
16 層，沉金工藝，高質量 PCB 材質
智能識別檢測、圖像視頻處理、安防監控、機器視覺、火災監測、交通安全、智慧工地、智慧酒店、智慧農業、物聯網
車輛識別
紅外車輛識別
行人識別
室內人物識別
火災檢測
安全帽檢測
混凝土缺陷檢測
PCB缺陷檢測
搭配 Mali?-400 MP2 GPU 、內存 64bit DDR4 超強組合
4x ARM Cortex-A53，1.2GHz；雙核 Cortex?-R5， 500MHz；PS 端 4GB DDR4，64bit，數據速率 2400Mbps；PL 端 1GB DDR4，16bit，數據速率 2133Mbps
高清視頻理念設計
能夠同時編解碼達 4Kx 2K (60fps) 視頻
提供原理圖、PCB 結構圖 (PDF)、封裝、參考設計等，方便二次開發
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
